試驗方案：壓縮試驗方法
所檢試樣：氧化鋁小球
送樣單位：某工業(yè)催化劑公司
試驗日期：2020-12-30
試驗速度：50 mm/min
試驗設(shè)備：三思泰捷電子萬能試驗機CMT1104

樣品說明：直徑約1.5cm氧化鋁小球。抗壓強度不超過100N

測試步驟：
1.隨機取出30顆樣品。
2.將一顆樣品放入測試平臺，測頭從正上方5cm處按約5cm/min（這兩個參數(shù)可根據(jù)設(shè)備選擇）的勻速步進(jìn)下壓，記錄壓破樣品時最大壓力，
3.依次測試，記錄30顆樣品的壓破最大壓力，并計算平均值

客戶背景：

該公司是某上市公司的子公司，是國內(nèi)最大的汽車尾氣凈化催化劑設(shè)計與生產(chǎn)商。公司擁有目前中國生產(chǎn)規(guī)模最大、技術(shù)最先進(jìn)的全自動化催化劑生產(chǎn)線和具有國際先進(jìn)研發(fā)水平的技術(shù)中心。 主要經(jīng)營鈀催化劑、釕催化劑及其中間產(chǎn)品的研發(fā)、生產(chǎn)、銷售；貴金屬催化劑及其中間產(chǎn)品的研發(fā)與銷售。

試驗數(shù)據(jù)：
    客戶編號    直徑    最大力    抗壓強度
單位          mm    N    MPa
試樣1    2#    1.5    30.87    17.47
試樣2    2#    1.5    30.26    17.13
試樣3    2#    1.5    27.27    15.43
試樣4    2#    1.5    27.89    15.78
試樣5    2#    1.5    27.03    15.30
試樣6    2#    1.5    29.21    16.53
試樣7    2#    1.5    30.32    17.15
試樣8    2#    1.5    27.29    15.44
試樣9    2#    1.5    29.40    16.64
試樣10    2#    1.5    30.37    17.19
試樣11    2#    1.5    27.21    15.40
試樣12    2#    1.5    27.90    15.79
最大值    --    --    30.87    17.47
最小值    --    --    27.03    15.30
平均值    --    --    28.75    16.27

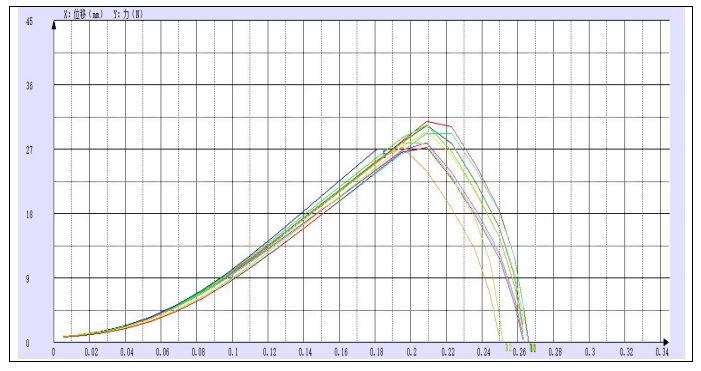

試驗曲線：
